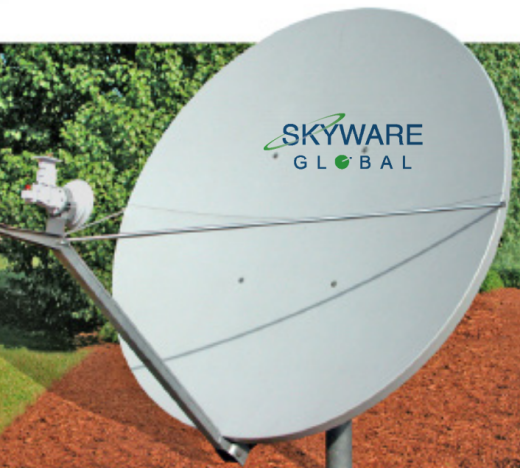

Приемо-передающая антенна Skyware Global 1.8m класса I тип 180 - это прочная система промышленного уровня, предназначенная для работы в самых жестких условиях.
• Отражатель термопрессован для прочности и точности отражающей поверхности. На задней поверхности отражателя сформирована сетка опорных ребер, предназначенная не только для упрочнения конструкции, но и сохранения точной параболической формы отражателя, что необходимо для поддержания высокой эффективности приемо-передачи.
• Азимутально-угловое крепление изготовлено из высокопрочной стали, что обеспечивает жесткую фиксацию отражателя. Крепление совместимо с любой 114 мм (4.50”) опорой и позволяет исключить колебания антенны на ветру.
• Одноболтовая точная юстировка по углу места.
• Горячее оцинковывание - стандарт для работы в жестких условиях окружающей среды.
• Защитное покрытие оборудования для максимальной коррозионной стойкости.
• Гальванизированные 19 мм (0.75”) опоры облучателя.
• Доступны облучатели C-диапазона и Ku-диапазона
• Предназначена для использования стандартных 1Вт и 2Вт BUCs*
* 2 кг или 4.5 lb макс. допустимый вес для приемо-передающей электроники (BUC и LNB) в Ku-диапазоне
5 кг или 11 lb макс. допустимый вес для приемо-передающей электроники (BUC и LNB) в C-диапазоне
|
Параметр |
Ед. изм. |
Значение |
Электрические параметры |
||
|
Эффективная аппертура: |
||
|
C-диапазон |
м (дюймы) |
1.8 (71) |
|
Ku-диапазон |
м (дюймы) |
1.8 (71) |
|
Расширенный диапазон |
м (дюймы) |
1.8 (71) |
|
Рабочая частота С-диапазона: |
||
|
Передача |
ГГц |
3.4-4.2 |
|
Прием |
ГГц |
5.85-6.725 |
|
Рабочая частота Ku -диапазона: |
||
|
Передача |
ГГц |
10.70-12.75 |
|
Прием |
ГГц |
13.75-14.50 |
|
Рабочая частота расширенного диапазона: |
||
|
Передача |
ГГц |
10.70-11.70 |
|
Прием |
ГГц |
12.75-14.50 |
|
Поляризация |
|
Линейная, ортогональная |
|
Усиление (±0.2дБ) для С-диапазона: |
||
|
Передача |
|
35.4 дБи @ 3.9 ГГц |
|
Прием |
|
39.3 дБи @ 6.1 ГГц |
|
Усиление (±0.2дБ) для Ku -диапазона: |
||
|
Передача |
|
45.3 дБи @ 12 ГГц |
|
Прием |
|
46.8 дБи @ 14.3 ГГц |
|
Усиление (±0.2дБ) для расширенного диапазона: |
||
|
Передача |
|
45.3 дБи @ 12 ГГц |
|
Прием |
|
46.8 дБи @ 14.3 ГГц |
|
Ширина луча приема на мощности 3дБ для С -диапазона: |
||
|
Передача |
|
3.0 @ 3.9 ГГц |
|
Прием |
|
2.0 @ 6.1 ГГц |
|
Ширина луча приема на мощности 3дБ для Ku -диапазона: |
||
|
Передача |
|
1.0 @ 12 ГГц |
|
Прием |
|
0.8 @ 14.3 ГГц |
|
Ширина луча приема на мощности 3дБ для расширенного диапазона: |
||
|
Передача |
|
1.0 @ 12 ГГц |
|
Прием |
|
0.8 @ 14.3 ГГц |
|
Огибающая диаграммы направленности (передача, Co-Pol дБи) : |
||
|
главный лепесток ДН < θ <20° |
дБи |
29-25 Log θ |
|
20° < θ <26.3° |
дБи |
-3.5 |
|
26.3°< θ <48° |
дБи |
35-25 Log θ |
|
48°< θ <180° |
дБи |
-10 |
|
Кросс-поляризация на оси ДН |
дБ |
30 |
|
Шумовая температура антенны: |
||
|
C-диапазон |
|
10° угол места@41К; 20°@36К; 30°@33К |
|
Ku-диапазон |
|
10° угол места@43К; 20°@28К; 30°@23К |
|
Расширенный диапазон |
|
10° угол места@43К; 20°@28К; 30°@23К |
|
Коэф. стоячей волны по напряжению: |
||
|
C-диапазон |
|
прием: 1.3:1; передача: 1.4:1 |
|
Ku-диапазон |
|
прием: 1.3:1; передача: 1.5:1 |
|
Расширенный диапазон |
|
прием: 1.3:1; передача: 1.5:1 |
|
Изоляция (порт-порт): |
||
|
C-диапазон |
db |
прием: 60dB; передача: 60dB |
|
Ku-диапазон |
db |
прием: 80dB; передача: 35dB |
|
Расширенный диапазон |
|
прием: 80dB; передача: 35dB |
|
Интерфейсы подключения: |
||
|
C-диапазон |
|
прием: CPR-137 или Tип N; передача: CPR-229 |
|
Ku-диапазон |
|
WR75 |
|
Расширенный диапазон |
|
WR75 |
Механические параметры |
||
|
Материал отражателя |
|
Полимерный композит, армированный стекловолокном |
|
Оптика антенны |
|
Прямофокусная оффсетная, моноблочная |
|
Тип крепления |
|
Угломестный механизм над азимутальным |
|
Диапазон по углу места |
Град. |
8°-90° (грубый) Точная подстройка |
|
Диапазон по азимуту |
Град. |
360° (грубый) ±10° Точная подстройка |
|
Диаметр опоры крепления |
мм (дюймы) |
114 (4.5) |
Параметры окружающей среды |
||
|
Рабочая ветровая нагрузка |
км/ч (миль/ч) |
72 (45) |
|
Максимальная рабочая ветровая нагрузка |
км/ч (миль/ч) |
128 (80) |
|
Предельная ветровая нагрузка |
км/ч (миль/ч) |
200 (125) |
|
Рабочая температура |
°C |
-40° до +60° |
|
Критическая температура |
°C |
-50° до +80° |
|
Относительная влажность |
% |
0 - 100% (конденсат) |
|
Солнечная радиация |
БТЕ/ч/фут2 |
360 |
|
Корр. стойкость покрытия |
|
станд. оборудование 720ч требования SST (по ASTM B-117) |
|
Удары и вибрация |
|
любые допустимые как при доставке и транспортировке |
