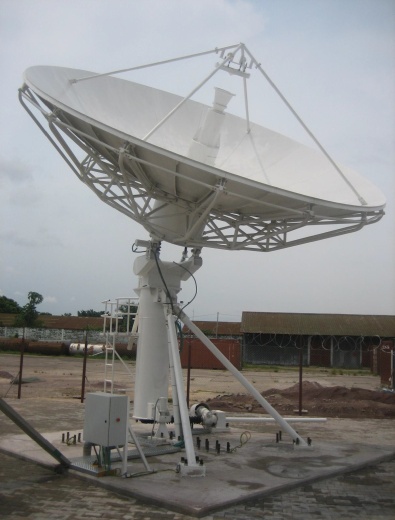

Исключительные характеристики антенной системы 6.2 м делают ее отличным выбором для любых применений. Она включает в себя штампово-тянутые панели двойного контура со скругленными углами и фланцем для простоты выравнивания диаграммы излучения, обеспечивает точный контур излучающей поверхности и высокое усиление сигнала. Стандартная конструкция азимутально-наклонного крепления обеспечивает экономичное решение с достижением высокой жесткости и устойчивости, полный орбитальный охват и хорошую производительность привода, а также - обеспечивает высочайшую точность наведения.
Ключевые особенности :
● Высочайшая РЧ производительность
● Конструкция из гальванизированной нержавеющей стали
● Удовлетворяет требованиям CCIR 580 и INTELSAT
● Работа в диапазонах C, Ku, X, Ka
● Переключение режимов облучателя CP/LP
● Опция - фиксированный или моторизированный привод
● Опциальная защита рефлектора от обледенения
|
Параметр |
Ед. изм. |
Значение |
Электрические параметры |
||
|
Рабочая частота, прием |
ГГц |
10.95 – 12.75 |
|
Рабочая частота, передача |
ГГц |
13.75 – 14.50 |
|
Усиление антенны на средней полосе |
дБи |
55.72 (прием)
57.04 (передача) |
|
Коэф. стояч. волны по напряжению |
1.25 |
|
|
Поляризация: |
||
|
XPD (на оси ДН) |
дБ |
35 |
|
XPD при ширине луча 1дБ |
дБ |
33 |
|
Шумовая температура антенны: |
||
|
Угол места 10° |
K |
50 |
|
Угол места 30° |
К |
39 |
|
Угол места 50° |
К |
36 |
|
Интерфейс облучателя |
|
WR-75 |
|
Ширина луча на мощн. -3 дБ в сер. диап. |
0.27° (прием)
|
|
|
Типичное G/T (уг. места>10°, 2хпорт. изл.)
|
дБ/K |
35.2 (70° LNA)
|
| Макс. нагруз. способность | кВт |
2 |
| Потери, внос. облучателем | дБ |
0.25 |
|
Изоляция (порт-порт), Tx - Rx |
дБ |
85 |
| Rx/Rx,Tx/Tx Линейная | дБ |
30 |
| Rx/Rx,Tx/Tx Круговая | дБ |
20 |
Механические параметры |
||
|
Точность поверхности (RMS) |
|
≤0.35 мм |
|
Привод |
Ручной или моторизированный |
|
|
Углы наведения антенны:
|
||
|
Наклонение |
Град. |
0°- 90° |
|
Азимут |
Град. |
± 85° |
|
Поляризация |
Град. |
± 90° |
Параметры окружающей среды |
||
|
Рабочая ветровая нагрузка |
км/ч |
72, порывы до 97 |
|
Предельная ветровая нагрузка |
км/ч |
216 |
|
Температура |
град. |
-40° - +60° |
|
Влажность |
% |
0 - 100% |
|
Солнечная радиация |
ккал/ч/м² |
1135 |
|
Обледенение |
|
13 мм - рабочее; 30 мм - предельное |
