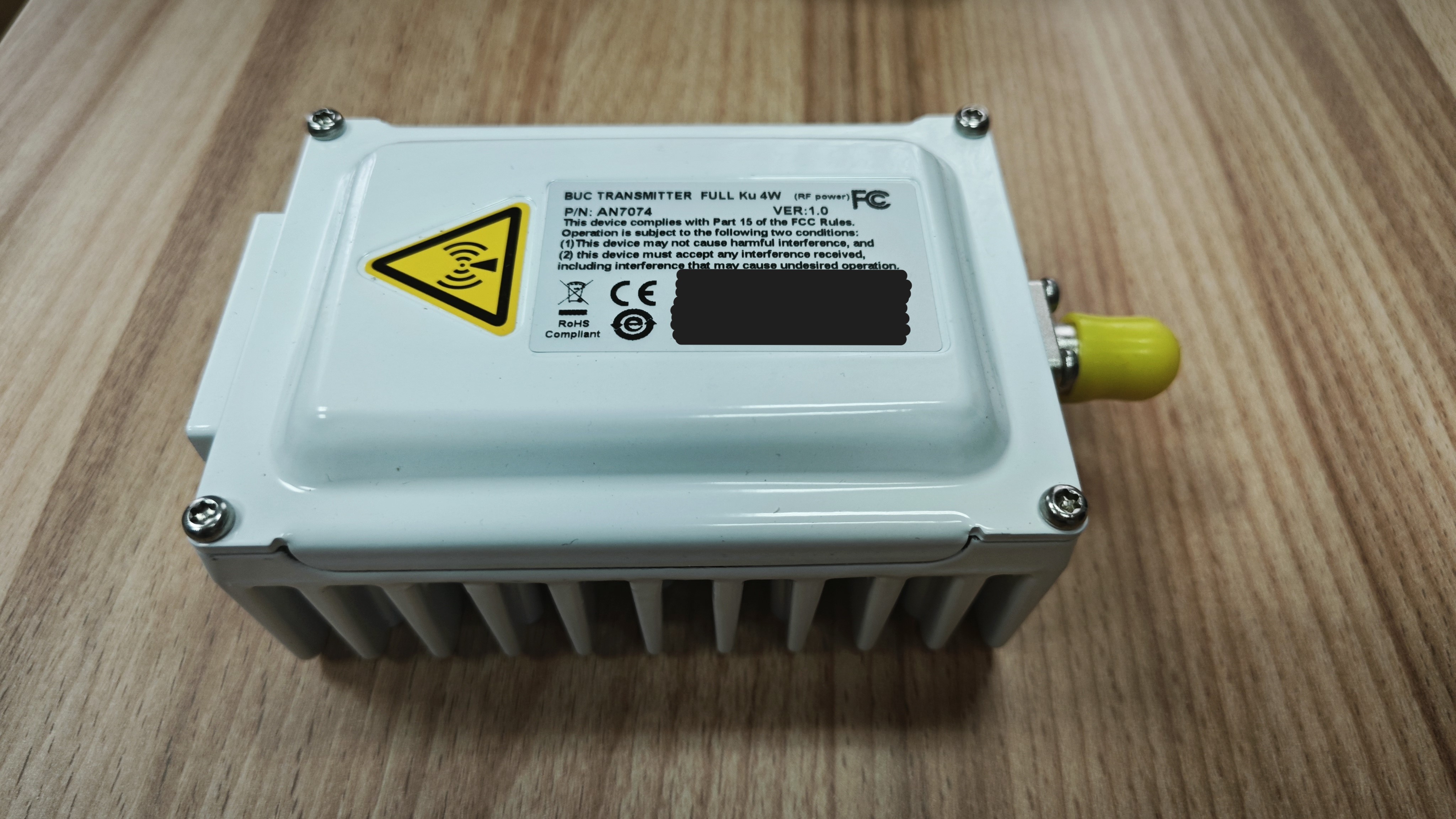

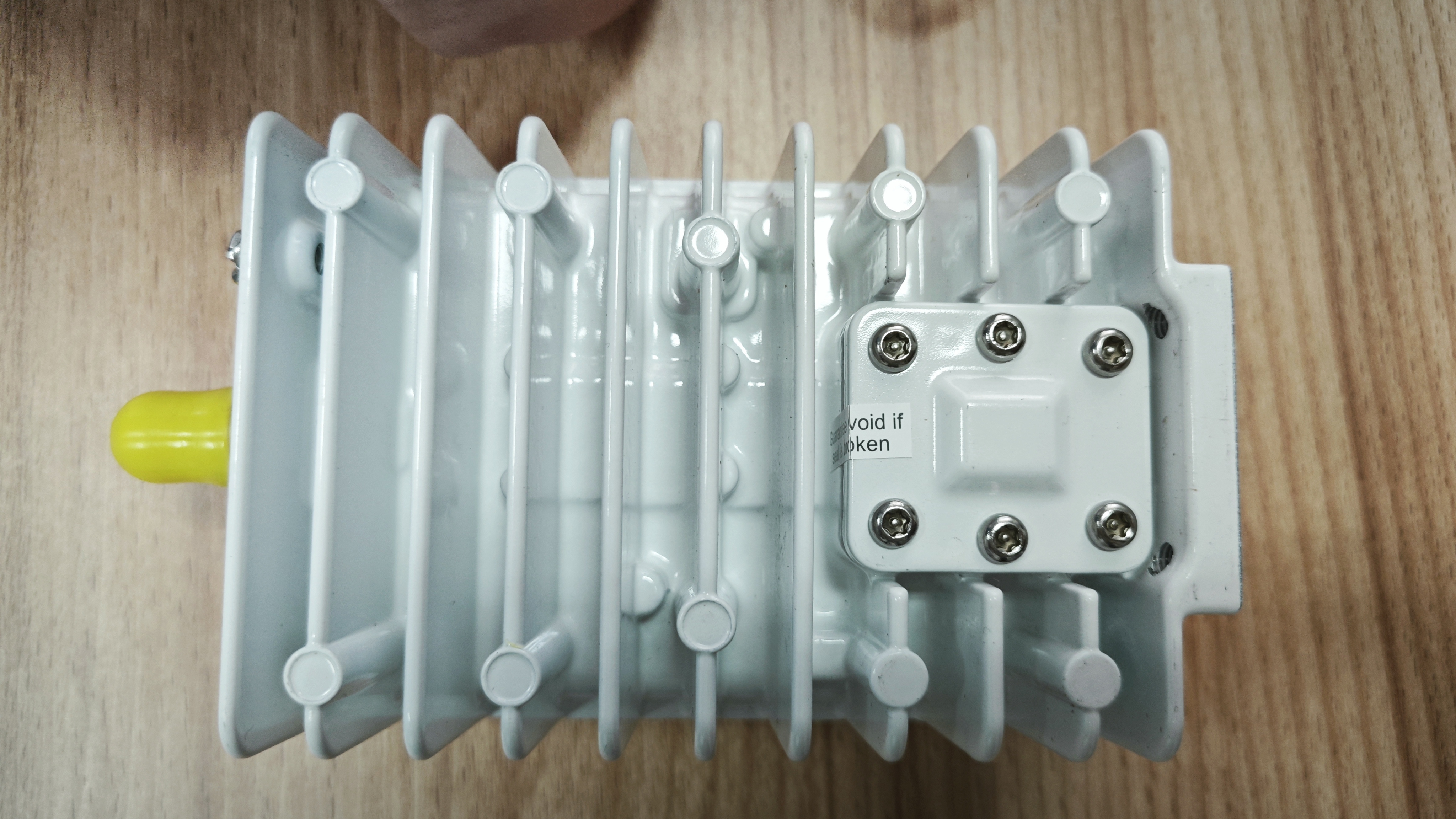

BUC Gilat AN7074

Входные разъемы и сигналы

Разъемы

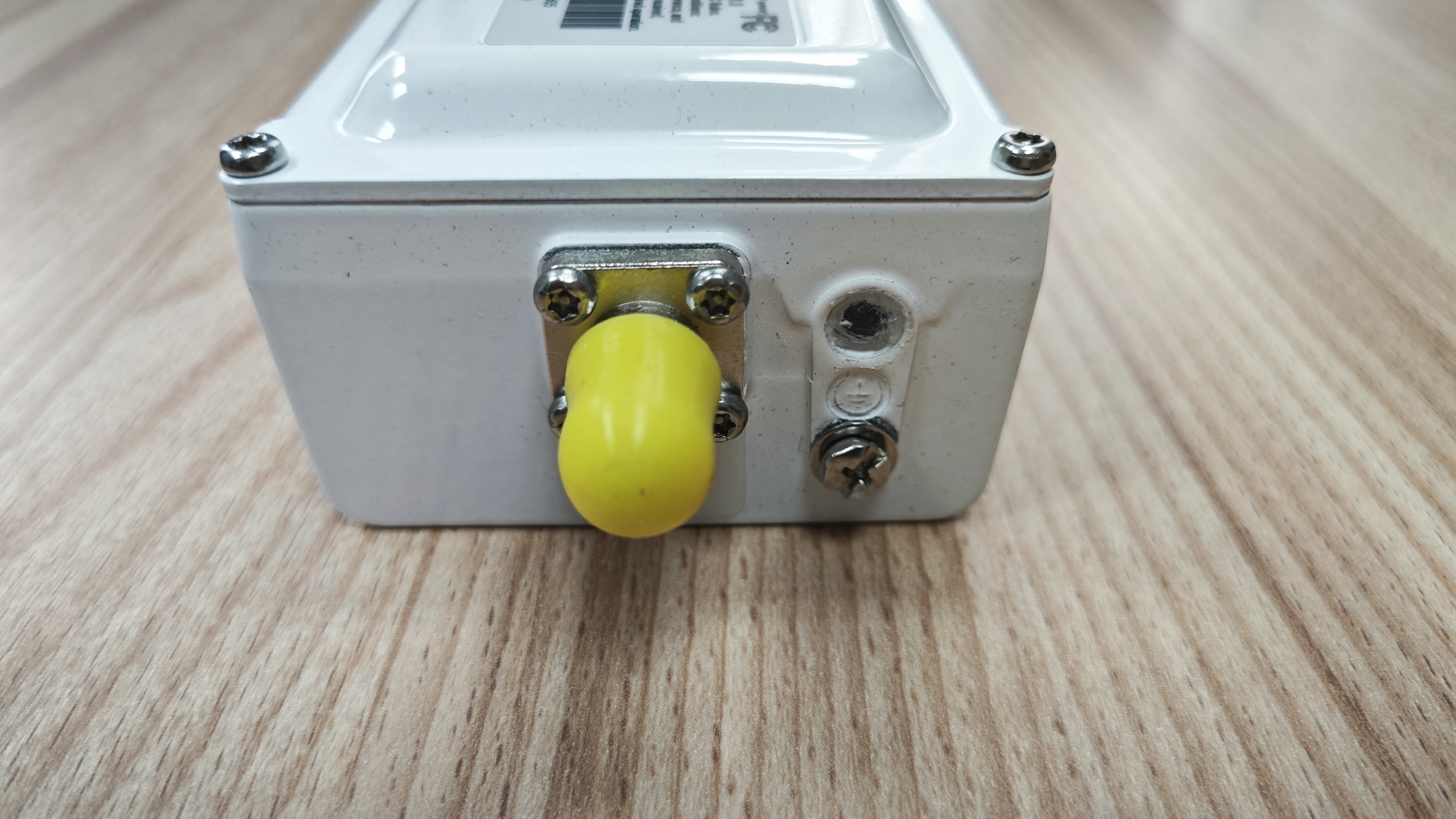

Коаксиальный разъем F-Type (75Ом)

Разъем заземления - резьба М4

Сигналы

Постоянное напряжение

Внешний опорный сигнал

Сигнал L диапазона

Выходные разъемы и сигналы

Разъем

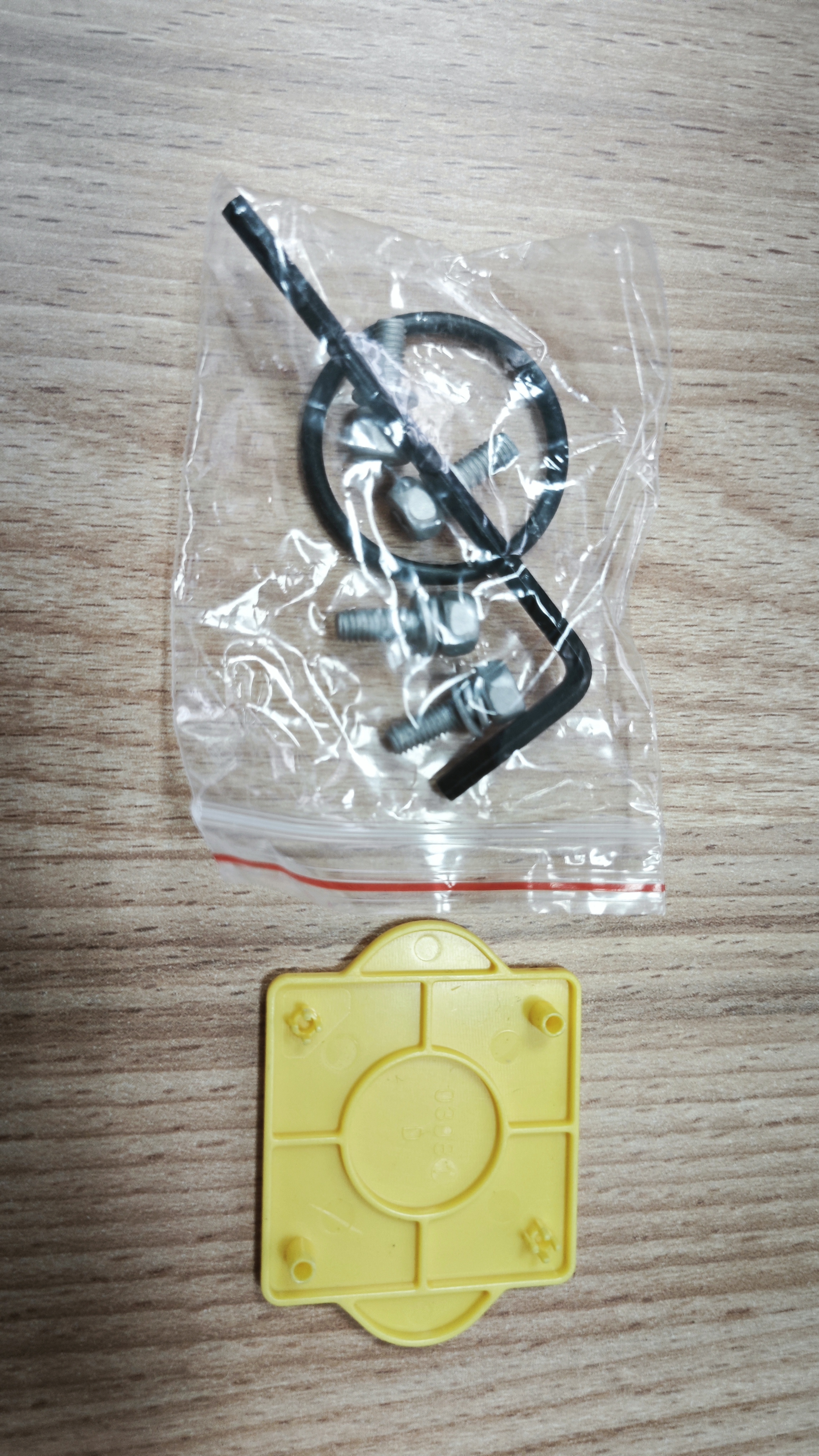

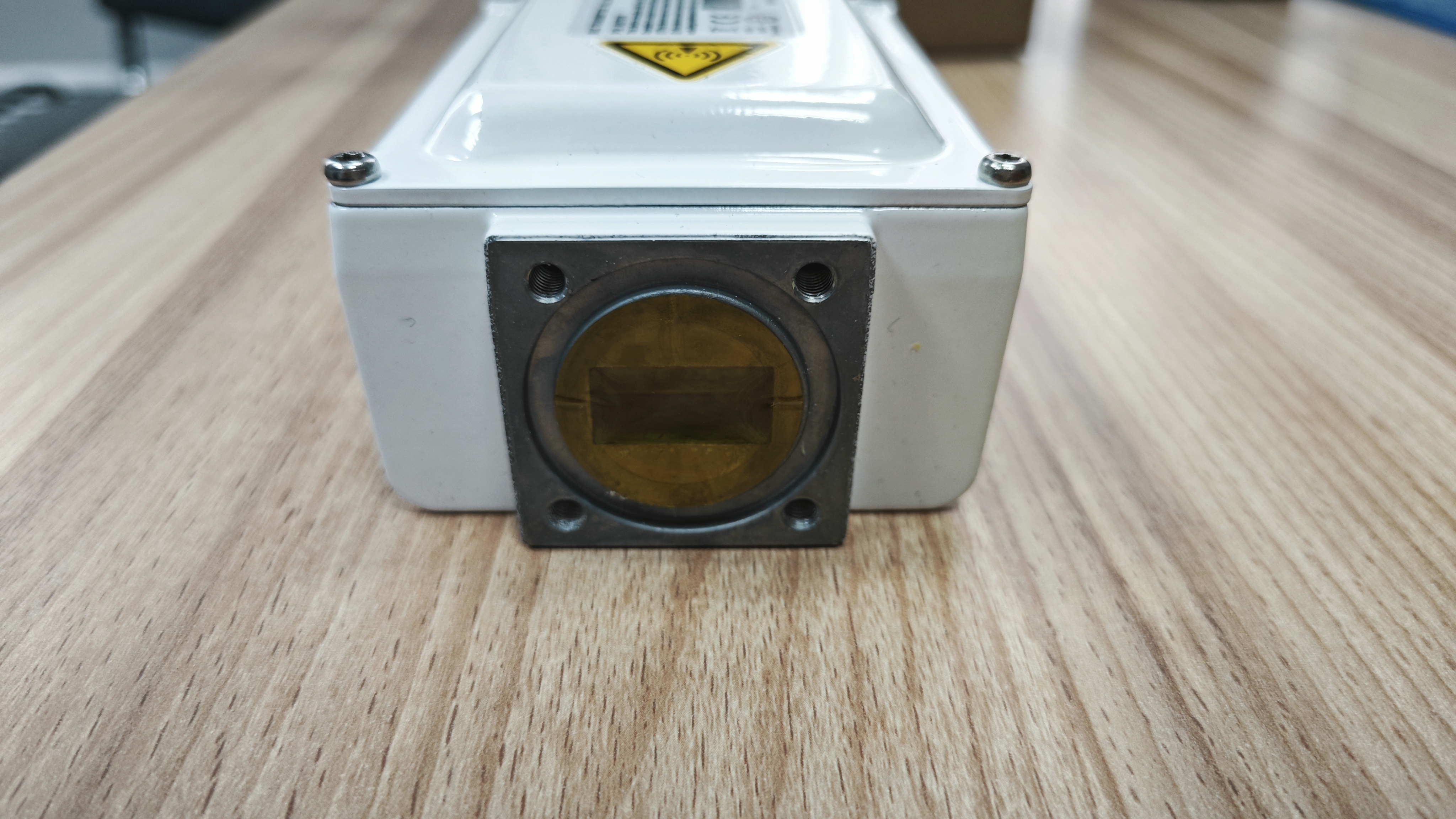

фланец волновода WR-75 с прокладкой (4 отв. * резьба М4)

Сигнал

Сигнал полного KU диапазона

Параметры входного сигнала

Рабочая частота

950-1700 МГц

Мощность сигнала по входу (пред.)

+13 дБм

Коэф. стоячей волны по напряжению

2.0 : 1

Характеристики внутреннего опорного генератора

Частота

12800 МГц

Фазовый шум (однополосн.)

100 Гц: -55 дБн/Гц

1 кГц: -65 дБн/Гц

10 кГц: -75 дБн/Гц

100 кГц: -85 дБн/Гц

1 МГц: -95 дБн/Гц

Требования к внешнему опорному сигналу

Частота: 10 МГц

Форма: синосуидальная

Нестабильность: -35ppm до +35ppm

Мощность: -5 дБм до +5 дБм

Фазовый шум (однополосн.):

- 100 Гц: -125 дБн/Гц

- 1 кГц: -135 дБн/Гц

- 10 кГц: -140 дБн/Гц

Параметры выходного сигнала

Частота

13750-14500 МГц

Коэф. стоячей волны по напряжению

2.0 : 1

Выходная мощность в режиме насыщения

4 Вт (36 дБм)

Выходная мощность на уровне @P1dB

3 Вт (34.8 дБм)

Минимальная выходная мощность на уровне @P1dB во всем рабочем диапазоне частот и температур

2.5 Вт (34 дБм)

ACPR @34 дБм выходная мощность

26 дБн, типичная

Усиление в режиме малого сигнала

58 дБ, типичное

Функция тишины

выходной сигнал отсутствует при выключенном внутреннем генераторе

Параметры постоянного напряжения

Диапазон раб. напряжений

+13В до +26В

Диапазон предельных напряжений

от 0В до +30В

Потребляемая мощность

23Вт, макс.

Параметры окружающей среды

Диапазон рабочих температур

от -40ºC до +55ºC

Диапазон температур хранения

от -40ºC до +75ºC

Отн. влажность

0 до 100%

Пыле/влагозащищенность (IP код)

IP67

Физические характеристики

Вес

<0.5 кг

Размеры (ДШВ)

< 110 x 70 x 45 мм

Отн. влажность

0 до 100%
