Данная модель трансивера полностью совместима со спутниковыми модемами и антеннами системы Gilat SkyEdge-IIc.
Трансивер обладает высоким качеством и производительностью, предлагая одно из самых экономически выгодных решений на рынке спутникового оборудования.

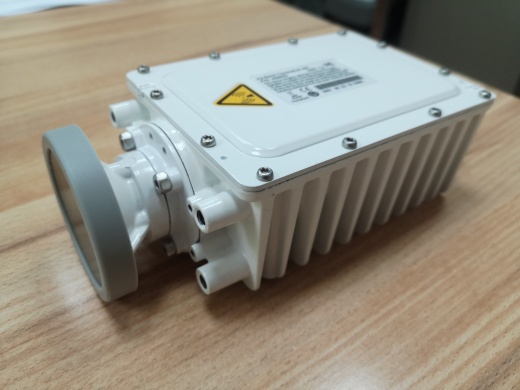

Данный 4Вт трансивер внешнего исполнения, включает в себя облучатель, поляризатор, и повышающий/понижающий передающий и приёмный конвертеры. Передающий Tx тракт получает сигналы S-диапазона (1.4- 2.4GHz) от Tx-порта модема и конвертирует их в Ka-диапазон (29-30GHz). Приемный Rx тракт получает сигналы в K-диапазоне (17.7-20.2GHz), конвертирует их в сигналы L-диапазона (950- 2150MHz) и передает их на приемный Rx порт модема. Прием и передача сигналов Ka/K-диапазонов осуществляется с круговой поляризацией.
Трансивер использует внутренние генераторы ФАПЧ для обоих каналов приема и передачи.
Передающий сигнал Tx LO синхронизируется с внешним опорным сигналом 10 МГц (предоставляется модемом). (При отсутствии опорного 10 МГц сигнала, контур передачи Tx будет отключен). Приемный сигнал Rx LO синхронизируется с внутренним опорным сигналом.
Трансивер для работы требует: Подачи на передающий коаксиальный порт Tx - внешнего опорного сигнала 10МГц, постоянного напряжения DC и сигнала S-диапазона, подачи на приемный коаксиальный порт Rx – пост. напряжения 13В/18В DC, сигнала 22кГц и сигналов L-диапазона. Для функционирования приемного Rx тракта строго необходима подача постоянного напряжения на передающий Tx порт.
Трансивер устанавливается на штанге антенны в ее фокусе.
|
ФИЗИЧЕСКИЕ/ЭЛЕКТРИЧЕСКИЕ ИНТЕРФЕЙСЫ |
|
|
Входные Tx сигналы через 75-Ом разъем F-Type |
Постоянное напряжение |
|
Сигналы S-диапазона |
|
|
Опорный 10МГц сигнал (Внешний) |
|
|
Выходные Rx сигналы через 75-Ом разъем F-Type |
Постоянное напряжение |
|
Сигналы L-диапазона |
|
|
Сигнал 22 кГц |
|
|
ПАРАМЕТРЫ ПЕРЕДАЮЩЕГО TX ТРАКТА |
|
|
Диапазон входных частот |
1400-2400МГц |
|
Диапазон выходных частот |
29-30ГГц |
|
Частота встроенного генератора |
27.6ГГц |
|
Фазовый шум встроенного генератора (RMS 100Гц до 1МГц) |
2° макс. при любых условиях |
|
Опорная частота встроенного генератора |
10 МГц |
|
Выходная мощность максимальная |
4Вт / 36дБм, типич. (в CW режиме) |
|
Выходная мощность линейная |
3.2Вт / 35 дБм, типич. |
|
Выходная мощность линейная |
3Вт / 34.7дБм во всем температ. диапазоне |
|
Выходная линейная мощность измерялась при сигнале: 1Мсимв/с, QPSK, 20% Roll Off |
|
|
ACPR на выходной линейной мощности: -21дБн, типич. |
|
|
Линейное усиление |
56 ± 4дБ при любых условиях |
|
Неравномерность АЧХ во всем диапазоне частот |
4дБ, типич. |
|
Неравномерность АЧХ на 36МГц |
1.2дБ, типич. |
|
Выходная паразитная мощность |
в соответствии с EN 301 459, EN 301 360 и FCC 47 CFR Part 15/25 Subpart B Class B для антенн до 50дБи 1.2м |
|
ПАРАМЕТРЫ ПРИЕМНОГО RX ТРАКТА |
|
|
Диапазон входных частот |
17.7-20.2 ГГц (разбит на 4 диапазона) |
|
Диапазон выходных частот |
950-2150 МГц для всех 4 поддиапазонов |
|
Частота встроенного генератора |
16.75/17.35/17.65/18.05 ГГц |
|
Фазовый шум встроен. генератора (RMS 100Гц до 1MГц) |
2.2° макс. при любых условиях |
|
Опорный сигнал встроенного генератора |
Внутренний |
|
Нестабильность встроенного генератора |
±25ppm макс. |
|
Выходная мощность на уровне P1dB |
0дБм миним. |
|
Линейное усиление |
55±5дБ при любых условиях |
|
Неравномерность АЧХ во всем диапазоне частот |
5дБ, типич. |
|
Неравномерность АЧХ на 36МГц |
1дБ, типич. |
|
Коэффициент шума (при 25°C) |
1.5дБ, типич. |
|
Подавление помех от зеркального канала |
30дБ, типич. |
|
СТАНДАРТНЫЙ СОВМЕЩЕННЫЙ ПОРТ ОТРАЖАТЕЛЯ (KA/K) |
|
|
XPD Tx |
25дБ, типич. |
|
XPD Rx |
23дБ, типич. |
|
Соотношение F/D |
0.8 |
|
Поляризация |
Tx/Rx круговая (Tx counter to Rx) |
|
ХАРАКТЕРИСТИКИ ПИТАНИЯ |
|
|
Входное напряжение через Tx разъем |
13-48 В |
|
Входное напряжение через Rx разъем |
13/18 В |
|
Потр. мощность через Tx разъем |
35Вт, типич |
|
ПАРАМЕТРЫ ОКР. СРЕДЫ |
|
|
Диапазон рабочих температур |
-40 до +60°C |
|
Защита от влаги |
IP67 |
|
МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
|
|
Длина коаксиальных кабелей |
Максимальная длина подключаемых коаксиальных кабелей зависит от типа VSAT, характеристик используемого блока питания и типа кабеля
|
|
Maкс. размеры (вкл. разъемы и раструб облучателя) |
196 (Д) x 96.2 (Ш) x 63 (В) мм |
|
Вес |
1.4 кг |
