Высокопроизводительный многофункциональный VSAT-терминал

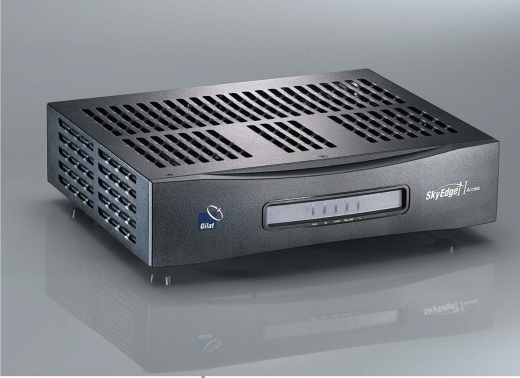

SkyEdge II Access – это модульный приемопередающий VSAT–терминал, обеспечивающий широкополосный доступ по протоколу IP и многоадресную передачу на одну или несколько площадок как в городе, так и в сельской местности. Этот VSAT– терминал обеспечивает высокую пропускную способность для требовательных к скорости задач, таких как доступ в Интернет, VoIP, корпоративные сети и мультимедиа. Разъемы интерфейсов голосовой связи упрощают подключение стационарных телефонов, а дополнительная плата поддержки полносвязных сетей позволяет налаживать эффективную связь в один спутниковый скачок.
Достоинства
• Высокая производительность: до 30 Мбит/с в прямом канале и до 4,4 Мбит/с в запросном канале
• Высокая надежность и эффективность благодаря технологии DVB– S2 ACM и адаптивному запросному каналу с ICM
• Богатый функционал: оптимизация производительности на множестве уровней с помощью ускорения TCP и HTTP, QoS, VoIP и сжатия
• Два слота для плат расширения
• Поддержка полносвязной топологии и топологии «вложенная звезда» NetEdge
Терминал SkyEdge II Access обеспечивает высочайшую эффективность использования полосы пропускания и надежность связи благодаря применению адаптивной модуляции и кодирования (ACM) DVB–S2 в тракте прямого канала и поддержке модуляции QPSK/8PSK/ 16APSK/ 32APSK и кодирования LDPC.
Технология ICM терминала SkyEdge II Access обеспечивает производительность запросного канала до 6 Мбит/с на один терминал при использовании адаптивных и динамических каналов. Модуляция QPSK/8PSK и турбокодирование на базе DVB-‐RCS обеспечивают высокую эффективность использования полосы пропускания. Технология ICM обеспечивает адаптивность запросных каналов по 3 характеристикам: мощности передачи, символьной скорости, модуляции и кодированию. Все это обеспечивает высочайшую надежность связи даже при сильном ухудшении погодных условий, имея максимальный динамический диапазон до 23 дБ. Полносвязные соединения используют ту же полосу пропускания запросного канала и все вышеуказанные функции адаптивности.
Характеристики терминала SkyEdge II Access превышают требования действующих стандартов и обеспечивают поддержку IP, IPv6, ускорение протоколов TCP и HTTP, функции маршрутизации и шифрования, VLAN, VRF, контроль качества обслуживания (QoS), многоуровневые сервисы и поддержку SLA. Эксплуатация этого терминала не требует дополнительных внешних модулей или установки программного обеспечения на ПК пользователя.
Модульная архитектура терминала SkyEdge II Access позволяет по мере необходимости расширять его функционал. Два слота для плат расширения позволяют устанавливать в терминал ряд дополнительных плат расширения, таких как платы поддержки телефонии и полносвязных соединений. Это позволяет расширять функционал терминала без применения внешних блоков и удаленно управлять работой всех плат расширения и обновлять их программное обеспечение через систему управления сетью (NMS).
Технические характеристики
Тракт прямого канала |
|
Стандарт |
Адаптивная модуляция и кодирование (ACM) на базе DVB-‐S2 |
Скорость несущей |
от 256 ксимв/с до 45 Мсимв/с (регулировка с шагом в 1 ксимв/с) |
Скорость передачи данных |
до 135 Мбит/с |
Пропускная способность |
до 30 Мбит/с для UDP и TCP |
Модуляция |
QPSK, 8PSK, 16APSK, 32ASPK |
Кодирование |
LDPC и BCH (DVB-‐S2) |
Скорость FEC (DVB-‐S2) |
1/4, 1/3, 2/5, 1/2, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 |
Тракт запросного канала |
|
Схема доступа |
MF-‐TDMA DVB-‐RCS |
Скорость каналов |
от 128 ксимв/с до 2,56 Мсимв/с |
Пропускная способность |
до 4,4 Мбит/с для UDP и TCP |
Модуляция |
QPSK, 8PSK |
Кодирование |
Турбокодирование FEC 1/2; 2/3; 3/4; 4/5; 6/7 |
Кодирование (на базе RCS) |
Турбокодирование FEC 1/2; 2/3; 3/4; 4/5; 6/7 |
Полносвязные соединения |
до 1000 соединений, до 30 одновременных сессий |
Интерфейсы и питание |
|
РЧ вход-‐выход |
Два гнездовых разъема, 75 Ом |
Интерфейс данных |
4 x Ethernet 10/100BaseT, RJ-‐45, последовательная консоль: RJ-‐45 |
Питание |
100-‐240 В переменного тока или 10-‐59 В постоянного тока с автоматической регулировкой |
Потребляемая мощность |
12 Вт для внутреннего блока (+10 Вт на каждую дополнительную плату расширения) |
Дополнительные функции |
|
Расширенные функции IP |
Multi VRF и VLAN, IPv6, RIP, VRRP, DHCP, NAT/PAT, IGMP, установка приоритетов IP-‐трафика, ACL, DiffServ |
Прочие функции |
Выделение полосы по запросу, ускорение протоколов TCP и HTTP, многоуровневый QoS и MPN |
Защита |
256-‐разрядное шифрование AES |
Механические характеристики внутреннего блока и требования к окружающей среде |
|
Размеры (ширина, высота, глубина) |
320 x 60 x 280 мм |
Вес |
1,74 кг |
Рабочая температура |
От 0°C до +50°C |
Температура хранения |
От -‐40°C до +70°C |
Относительная влажность |
До 90% |
Наружный блок |
|
Антенна |
Ka, Ku, Ext Ku, C |
Рабочая температура |
От -‐40°C до +60°C |
Относительная влажность |
До 100% |
BUC |
для передатчиков мощностью до 4 Вт – внутренний блок питания на 24 В; для передатчиков мощностью 6 Вт и выше – внешний блок питания постоянного тока; частотные диапазоны Ka, Ku, Ext Ku, C |
LNB |
Стандартный типа TVRO или PLL |
