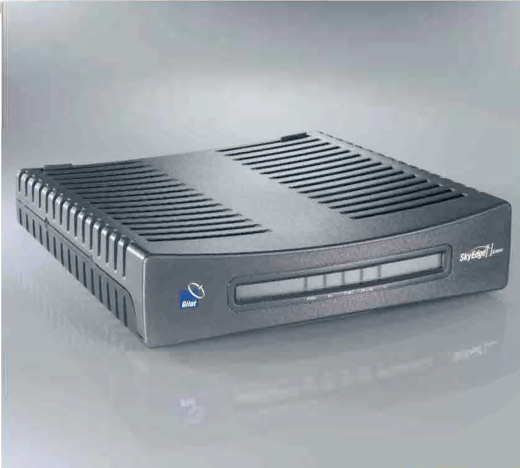

SkyEdge II Extend

Достоинства

• Высокая производительность: до 20 Мбит/с в прямом канале и до 2,6 Мбит/с в запросном канале
• Высокая надежность и эффективность благодаря применению DVB-S2 ACM и адаптивному запросному каналу с ICM
• Богатый функционал: Оптимизация производительности на множестве уровней с помощью ускорения TCP и HTTP, QoS, VoIP и сжатия
• Два разъема LAN обеспечивают дополнительную гибкость

Двухпортовый маршрутизатор для широкополосных VSAT-сетей

SkyEdge II Extend – это компактный двухпортовый VSAT-маршрутизатор, обеспечивающий широкополосный доступ по протоколу IP и многоадресную передачу на одну или несколько площадок как в городе, так и в сельской местности. Этот VSAT-терминал обеспечивает высокую пропускную способность для скоростного доступа к приложениям Интернет, VoIP, корпоративных сетей и мультимедиа. Два порта маршрутизатора SkyEdge II Extend дают дополнительные возможности, позволяющие предоставлять гибкие, индивидуальные услуги для различных рынков и приложений. Маршрутизатор SkyEdge II Extend поддерживает стандарты DVB-S2 и DVB-RCS и является результатом обширных знаний и опыта компании Gilat в области спутниковой передачи данных и IP-телефонии.

Широкие возможности

Маршрутизатор SkyEdge II Extend обеспечивает высочайшую эффективность использования полосы пропускания и надежность связи благодаря применению адаптивной модуляции и кодирования (ACM) DVB-S2 в тракте прямого канала. Поддержка модуляции QPSK/8PSK/ 16APSK/32APSK и кодирования LDPC обеспечивает эффективность занятия полосы пропускания, а поддержка адаптивного кодирования и модуляции (ACM) гарантирует динамическое выделение полосы пропускания каждому VSAT-терминалу в зависимости от текущего качества соединения.

 Эффективность запросного канала маршрутизатора SkyEdge II Extend обеспечивает скорость до 2,6 Мбит/с на VSAT-терминал при использовании адаптивных и динамических каналов. Высокая эффективность использования полосы пропускания обеспечивается модуляцией QPSK/8PSK и турбокодированием на базе DVB-RCS. Технология ICM обеспечивает адаптивность по 3 характеристикам: мощности передачи, типу модуляции и кодирования (ModCod) и адаптивным каналам. Все это вместе обеспечивает высочайшую надежность связи даже при сильном ухудшении погодных условий, имея максимальный динамический диапазон до 23 дБ. Двойной синтезатор обеспечивает дополнительное повышение эффективности тракта запросного канала.
Характеристики маршрутизатора SkyEdge II Extend превышают требования действующих стандартов и имеют ряд усовершенствований для повышения эксплуатационных характеристик. Поддержка IP, IPv6, ускорение протоколов TCP/HTTP/VPN, функции маршрутизации и шифрования, VLAN, VRF, контроль качества обслуживания (QoS), многоуровневые сервисы и поддержка SLA – вот лишь некоторые из функций IP, обеспечивающих соответствие этого маршрутизатора самым высоким требованиям.

Встроенное программное обеспечение освобождает пользователей от необходимости использования внешних блоков или установки специального программного обеспечения на ПК. Маршрутизатор SkyEdge II Extend имеет усовершенствованный встроенный веб-интерфейс, обеспечивающий легкость и быстроту его настройки. Кроме того, автоматическая загрузка обновлений позволяет сократить число выездов на удаленные площадки для обслуживания.

Технические характеристики

Тракт прямого канала
Стандарт	Адаптивная модуляция и кодирование (ACM) на базе DVB-S2
Скорость несущей	от 256 ксимв/с до 45 Мсимв/с (регулировка с шагом в 1 ксимв/с)
Скорость передачи данных	до 135 Мбит/с
Пропускная способность	до 20 Мбит/с для UDP и 7,5 Мбит/с для TCP
Модуляция	QPSK, 8PSK, 16APSK, 32APSK
Кодирование	LDPC и BCH (DVB-S2)
Скорость FEC (DVB-­‐S2)	1/4, 1/3, 2/5, 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10
Тракт запросного канала
Схема доступа	MF-TDMA DVB-RCS
Скорость каналов	от 128 ксимв/с до 1,536 Мсимв/с
Пропускная способность	до 2,6 Мбит/с для UDP/TCP
Модуляция	QPSK, 8PSK
Кодирование	Турбокодирование FEC 1/2; 2/3; 3/4; 4/5; 6/7
Кодирование (на базе RCS)	Турбокодирование FEC 1/2; 2/3; 3/4; 4/5; 6/7
Интерфейсы и питание
РЧ вход-­‐выход	два гнездовых разъема, 75 Ом
Интерфейс данных	2 x Ethernet 10/100 BaseT, RJ-45; последовательная консоль: RJ-45, полудуплексная
Питание	100-240 В переменного тока или 10-59 В постоянного тока с автоматической регулировкой
Потребляемая мощность	8,5 Вт (только внутренний блок)
Дополнительные функции
Расширенные функции IP	Multi VRF и VLAN, IPv6, RIP, VRRP, DHCP, NAT/PAT, IGMP, установка приоритетов IP-трафика, ACL, DiffServ
Прочие функции	Выделение полосы по запросу, ускорение TCP и HTTP, многоуровневый QoS и MPN
Защита	256-разрядное шифрование AES
Механические характеристики внутреннего блока и требования к окружающей среде
Размеры (ширина, высота, глубина)	240 x 55 x 235 мм
Вес	0,93 кг
Рабочая температура	от 0°C до +50°C
Температура хранения	от -40°C до +70°C
Относительная влажность	до 90%
Наружный блок
Антенна	Ka Ku Ext Ku C
Рабочая температура	от -40°C до +60°C
Относительная влажность	до 100%
BUC	для передатчиков мощностью до 4 Вт – внутренний блок питания на 24 В; для передатчиков мощность 6 Вт и выше – внешний блок питания постоянного тока; частотные диапазоны Ka, Ku, Ext Ku, C
LNB	Стандартный, типа TVRO или PLL
